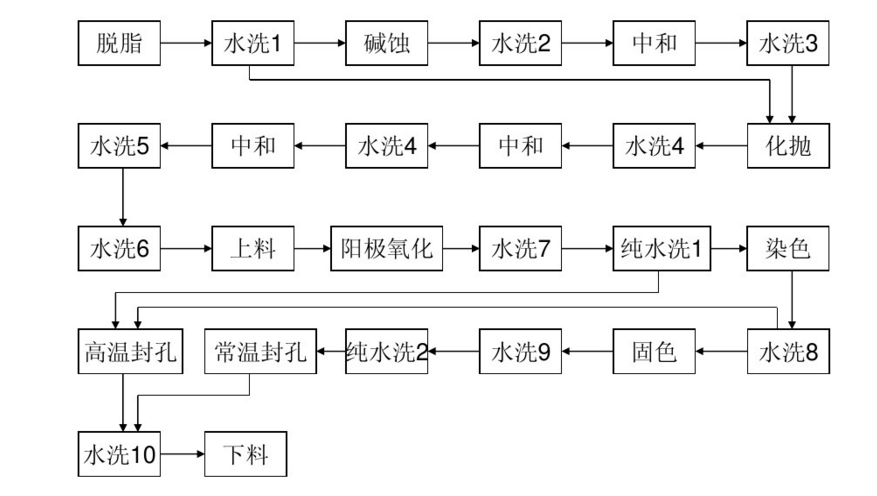

鋁型材小件氧化流程跟長料氧化流程相似，但也有不同的地方。一下是小件氧化流程圖。

以上25道工藝中，除了水洗，每一道工藝的槽液都需要專業(yè)的配比。下面我們就來了解一下比較重要的幾道工藝要求：

1、 脫脂工藝：這一工藝也叫除油，是由酸同鋁發(fā)生化學反應，產生氫氣，使鋁件上的脂質物附著力降低，編程油滴離開鋁型材制品表面。這道工序時間不宜過長，一般在1-4分鐘。

2、 堿蝕工藝：由堿與小件鋁制品發(fā)生反應，去除表面污物和自然形成的氧化膜，露出鋁合金基體。這道工序可以活化鋁合金表面，也可以去除擠壓紋。這道工序也要在短時間內完成，一般在1-3分鐘，盡快進入下一道工序。

3、 化拋工藝：化拋工藝可使鋁制品表面獲得光亮的效果。這個過程時間在40秒到3分鐘之內。

4、 中和工藝：在酸性槽液中除掉堿蝕后殘留在鋁件表面上的黑色掛灰，獲得光亮表面。中和時間在30秒。

5、 陽極氧化工藝：把鋁件作為陽極施加低壓直流電進行電解氧化使鋁件表面生成一層致密的，有空隙的氧化膜。這個過程要測氧化膜厚度，膜厚不足還要補時氧化。

6、 染色工藝：有的廠家使用點解著色，有的使用染色劑染色。使用染色劑染色還需要固色。并且要控制好槽液PH值。

7、 封孔工藝：封孔工藝分為常溫封孔和高溫封孔。通過氧化膜的水化作用，鹽的水解作用，形成轉化膜一降低氧化膜的表面活性，提高抗沾染能力，防止腐蝕，提高氧化膜的穩(wěn)定性，耐光性，耐氣候性，延長型材使用壽命。
